普赛斯PL 系列窄脉冲电流源可应用于 VCSEL 及其它需要窄脉冲激励的测试场景。

PL 系列设备有两个通道：

① 、恒流脉冲激励源，并能同步测量待测器件的两端电压；

② 、脉冲电流测量通道，特别适用于采用外置PD 的方式测量脉冲光功率；

PL 系列设备能输出以下几种波形：波形的幅度、步进值、脉冲个数等均可程控。

① 、直流恒流；

② 、直流扫描电流；

③ 、脉冲直流电流；

④ 、脉冲扫描电流；

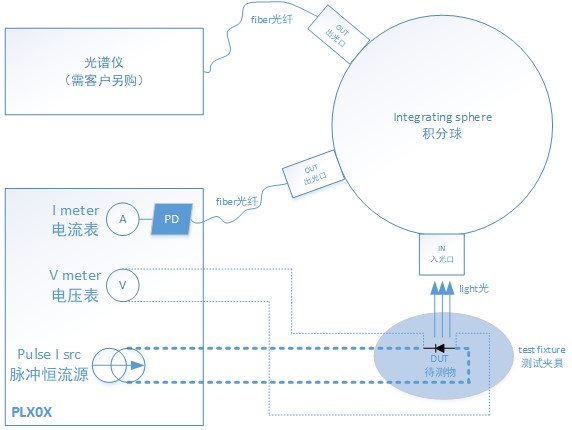

使用普赛斯PL 系列窄脉冲LIV测试系统进行测试框图如下：主要有 PL 系列设备、专用连接线、测试板、积分球、待测激光器、光接收 PD 组成。 VCSEL 激光器一般输出光功率很大，而 PD 的接收功率较小，需要使用积分器进行光功率的衰减，同时积分球的反射特性使激光器系统对激光器光入射角并不是非常敏感。

设备输出有以下几个信号：LD+ 、 LD- 、 S+ 、 S- 、 PD+ 、 PD- ，其中 LD+ 、 LD- 为恒流源输出激励信号， S+ 、 S- 为待测器件电压测量信号， PD+ 、 PD- 为外置 PD 测量信号。

为保证信号输出质量，PL 系列设备需要使用普赛斯定制的特殊连接线，同时从测试板到待测器件要尽量减少连线，最好直接将器件焊接于测试板上或使用 socket 。

为保证待测器件电压测量的准确性，S+ 、 S- 需要在待测器件引脚上短接至 LD+ 、 LD- ，请务必将 S+ 、 S- 连接至待测器件引脚上，切勿直接在测试板上随意短接。
