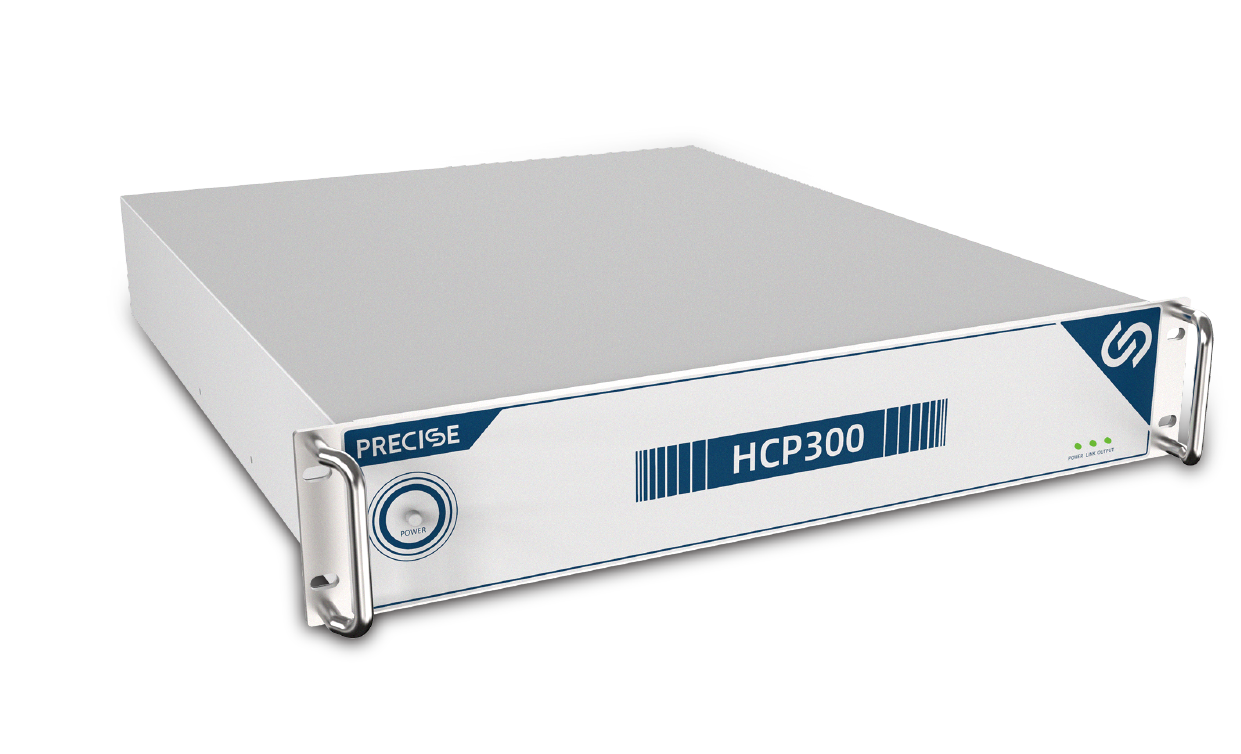

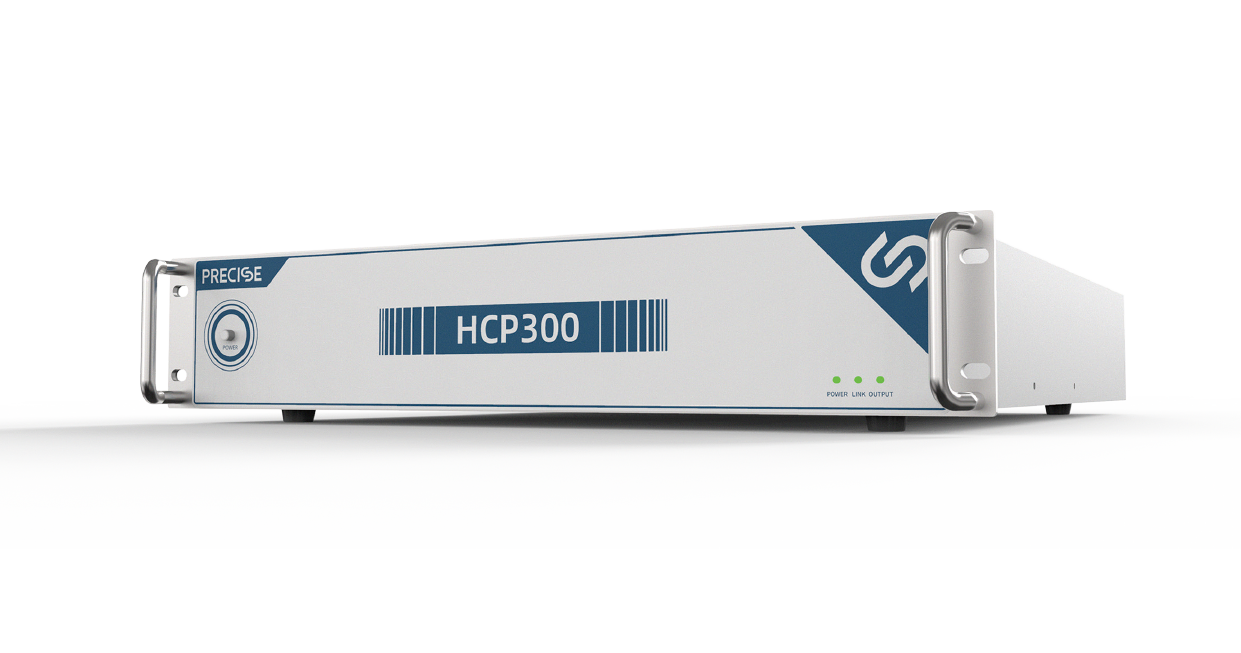

HCP系列大电流台式脉冲源表

6860

HCP大电流台式脉冲源表具备直流和脉冲输出能力,最大脉冲输出电流100A,最大输出电压 100V,最大直流功率300W,最大脉冲功率5000W,支持四象限工作,输出及测量精度均可达0.1%,可广泛应用于功率MOS测试、肖特基二极管测试、整流桥堆测试以及太阳能电池模组测试等。

产品特点

●   直流、脉冲工作模式
●   最大电压100V
●   直流最大30A,脉冲最大100A
●   最小电流分辨率10pA
●   源测精度0.1%
●   最大直流功率300W,脉冲功率5000W
●   最小脉宽80μs
●   四象限工作区间
●   支持二线、四线制测试模式
●   输入/输出IO,最大电压5V,支持外部触发,触发极性可配置
●   RS-232,GPIB,以太网



1、四象限源/阱模式

四象限工作模式,作为电压源和或电流源,并同步测量电流和或电压。第一、三象限即电压电流同向,源表对其它设备供电,称为源模式;第二、四象限即电压电流反向,其它设备对源表放电,源表被动吸收流入的电流,且可为电流提供返回路径,称为阱模式。还可以限定电压或电流输出大小,预防器件损坏。




2、直流和脉冲输出,100V/100A宽量程测试

可输出或吸入电压高达 ±100V 、电流30A(直流)/100A(脉冲),最大直流功率300W,最大脉冲功率5000W。


3、多功能一体,高灵活性

HCP系列高精密SMU组合了恒压源、恒流源、伏特计、安培计、欧姆表、精密电子负载、脉冲发生器等功能,可进行自动电流-电压(I-V)特性分析。



4、高速脉冲输出和测量

HCP系列最小可编程脉冲宽度80μs ,脉冲可编程分辨率1μs ,脉冲编程精度±5μs,可将测试期间的自热效应影响降至最低,具有更高的控制灵活性。单台仪器可出输出高达100A脉冲电流,可多台并联。



5、可视化操作,标准化测试

既可作为台式 I-V 特性分析工具,又可作为多通道 I-V 测试系统的组成部分。I/O接口及触发,最大电压5V,支持外部触发,触发极性可配置;利用USB 存储装置实现更大的数据和程序存储空间。配置PssSMUTools专用上位机软件,无需编程即可快速、简单的执行测试。


产品应用

- 纳米材料特性测试--石墨烯、纳米线

- 分立半导体器件特性测试--电阻、二极管、发光二极管、齐纳二极管、PIN二极管、BJT三极管、MOSFET、SIC等

- 太阳能电池模组相关

- 能量与效率特性测试--LED/AMOLED、太阳能电池、电池、DC-DC转换器

- 传感器特性测试--电阻率、霍尔效应

- 有机材料特性测试--电子墨水、印刷电子技术


产品选型

型号

最大电压源/量程最大电流源/量程最大功率精度通信接口
HCP100 50V30A 300W0.1% RS-232/GPIB/以太网
HCP200 50V50A 300W0.1% RS-232/GPIB/以太网
HCP300 100V100A 300W0.1% RS-232/GPIB/以太网



*以上规格如有更新,恕不另行通知。
