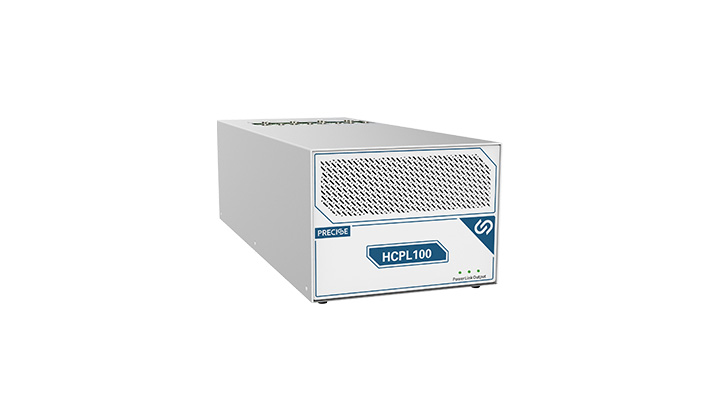

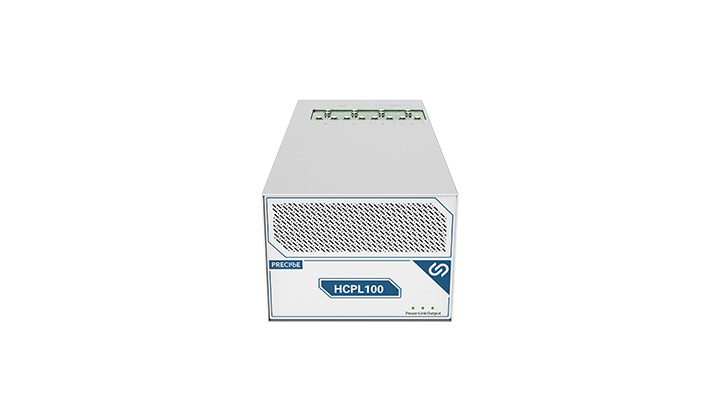

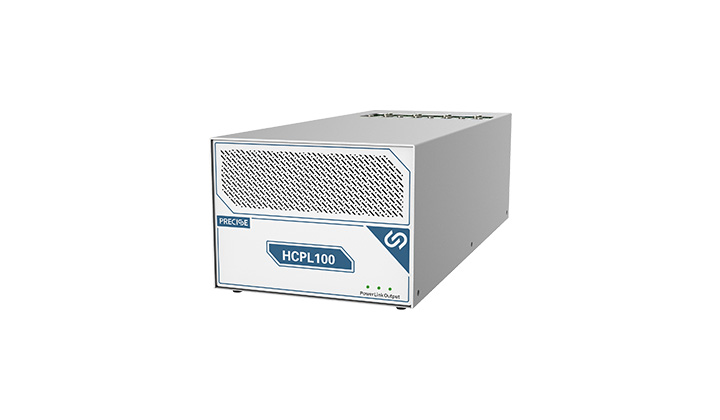

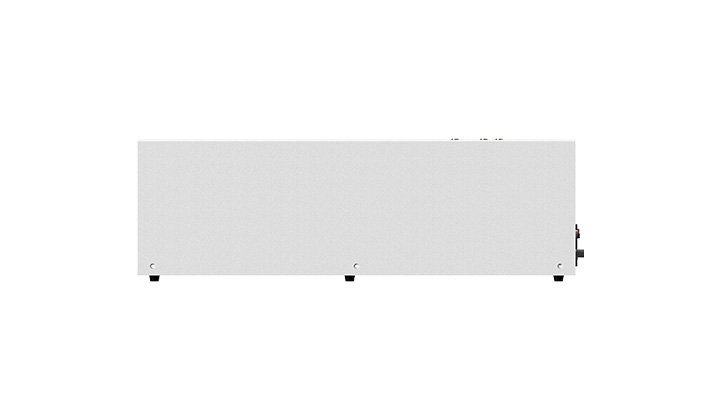

HCPL100高电流脉冲电源

6615

高电流脉冲电源为脉冲恒流源,具有输出电流大(1000A)、脉冲边沿陡(15μS)、支持两路脉冲电压测量(峰值采样)、支持输出极性切换等特点。设备可应用于肖特基二极管、整流桥堆、IGBT器件、IGBT半桥模块、IPM模块等需要高电流的测试场合,使用该设备可以独立完成“电流-导通电压”扫描测试。

产品特点

●   单台5A-1000A 的电流输出,且支持多台并联输出,电流可到6000A;

●   50μs—500μs的可调电流脉宽,上升边沿15μs(典型时间),减少待测物在测试过程中的发热,测试结果更加准确;

●   两路电压同步采集,测量电压在0-18V,可支持半桥模块的上下管同时测试,提高测试效率;

●   支持电流输出极性反转,测试Vce(sat)和Vf只需发送相应指令,无需在外部加额外的切换开关;

●   设备的输出和测量精度为0.1%;

●   支持自动采样,无需外接采集卡


产品选型

型号电流脉宽输出脉冲电流量程输出脉冲电流精度DUT电压测量量程DUT电压测量精度通信接口
HCPL10050μs~500μs5A~1000A0.1%FS±1A0~0.3V 0.1%±0.3mVRS-232/LAN
0~3V 0.1%±3mV
0~18V0.1%±8mV

*以上规格如有更新,恕不另行通知。
